Teicnící próiseála struchtúr fíodóireachta snáithíní
Is éard atá i gceist le fíodóireacht thraidisiúnta 2T ná snátha dlúith agus inneach a fhí isteach ar mheaisín fíodóireachta loom nó illáimhe chun struchtúir shimplí, twill, agus satin fíodóireachta a chruthú. Tá cúig ghníomh bhunúsacha sa phróiseas fíodóireachta: sileadh, piocadh, bualadh, tógáil agus ligean amach. Tá teicnící éagsúla shedding ar fáil, mar shampla tointeála, rapier, agus scaird aer. Is féidir an próiseas fíodóireachta 2D aonchiseal a chur i bhfeidhm freisin chun struchtúir fhite 3D áirithe a fhí, lena n-áirítear struchtúir orthogonal 3D agus uillinn-idirghlasála, struchtúir spacer log 3D le hidirleagan fabraice agus struchtúir meala, struchtúir bhlaosc 3D, agus struchtúir nód 3D. Léirítear i bhFíor 1 na prionsabail fíodóireachta 2T maidir le struchtúir thraidisiúnta 2D agus 3D fite idirghlais uillinne a mhonarú.
Fíor 1: Prionsabail fíodóireachta 2D do struchtúir fite 2D agus 3D
Cé gur féidir teicnící fíodóireachta traidisiúnta 2D a úsáid chun struchtúir fite soladach 3D éagsúla a tháirgeadh, tá an toise tiús teoranta. Ar an gcúis seo, forbraíodh meaisíní fíodóireachta speisialaithe 3D chun fabraicí fite 3D a mhonarú. Is é ceann de na meaisíní is luaithe a forbraíodh thar lear ná loom speisialta a úsáidtear chun struchtúir orthogonal a tháirgeadh le snátha X, Y, agus Z, mar a thaispeántar i bhFíor 2.
Fíor 2: Meaisín fíodóireachta 3D speisialaithe chun struchtúir orthogonal 3D a mhonarú
Sa phróiseas fíodóireachta, fanann na snáithíní Z-treo ina stad agus cuirtear na snáithíní X isteach ar dtús agus buailtear iad isteach sa suíomh cuí, agus ina dhiaidh sin cuirtear isteach agus bualadh na snáithíní Y ina suíomhanna faoi seach. Déantar an oibríocht seo arís agus arís eile chun struchtúr dlúth a ghiniúint go dtí go sroichfear an airde atá ag teastáil, rud a fhágann go mbeidh struchtúr trasghearrtha dronuilleogach 3D ann. Ina dhiaidh sin, forbraíodh meaisín fíodóireachta 3D oibríocht dé-oscailte thar lear. Ligeann an córas oscailte seo do na snátha dlúith comhfhleasc a dhéanamh leis na snátha inneacha go cothrománach agus go hingearach. Is féidir leis an teicníc fíodóireachta 3D speisialta seo ábhair mhúnlaithe fite a tháirgeadh go díreach, ag soláthar sláine struchtúrach deiridh fiú nuair a dhéantar an fabraic a ghearradh nó a mhilleadh.
Baintear amach déantúsaíocht struchtúir fíodóireachta trí-ais trí theicnící traidisiúnta fíodóireachta 2D agus fíodóireachta uathoibrithe a chomhtháthú. Taispeántar meaisín fíodóireachta tipiciúil trí-ais, a dhear Dow agus a mhonaraigh Barber-Colman, i bhFíor 2.28. Úsáideann an trealamh seo roth rothlach le fearsaidí chun na snátha dlúithe a leagan síos agus úsáidtear ciumhais ráibe chun seid a chruthú chun snátha inneach a chur isteach.
Fíor 3: Roth rothlach le fearsaidí chun struchtúir fíodóireachta trí-ais a mhonarú
Teicnící próiseála le haghaidh struchtúir cniotála snáithíní
Léirítear prionsabail na cniotála dlúith agus na cniotála inneach i bhFíor 4. I struchtúir cniotála dlúith, cothaíonn gach snáthaid ar an leaba snáthaidí go leanúnach agus foirmíonn sé lúba leis an snáth dlúith céanna laistigh de thimthriall cniotála. Go sonrach, cothaítear snáthaidí A, B, C, agus D go seicheamhach leis an snáth dlúth céanna, rud a fhágann go bhfuil cuid de fabraic lúbtha (E, F, G, H). I struchtúir cniotála inneach, laistigh den timthriall cniotála céanna, tarlaíonn beathú snáth agus foirmiú lúb ar gach snáthaid sa bharra snáthaidí. Déantar na snáthaidí go léir sa bharra snáthaidí (A, B, C, agus D) a fhorluí ina n-aonar le treoracha snátha inneach ar leithligh (E, F, G, agus H).
Fíor 4: Prionsabail chniotála na struchtúr snáithíní: (barr) cniotáil dlúith; (bun) cniotáil inneach
Tá cniotáil inneach ciorclach tréithrithe ag táirgeadh struchtúir fabraic tubular. Mar sin féin, cuireann cniotáil inneach árasán níos mó solúbthachta ar fáil maidir le cineálacha éagsúla struchtúr feadánacha a thógáil, lena n-áirítear feadáin aonair, feadáin bifurcated, agus feadáin il-brainse, mar gheall ar a chumas le haghaidh roghnú snáthaidí aonair, aistriú lúb, cniotáil ilchóras, agus úsáid a bhaint as. sinkers agus brúiteoirí. Léiríonn Fíor 5 cniotáil fheadáin aonair ag baint úsáide as snáthaidí roghnaithe ar mheaisín cniotála cothrom ríomhairithe.
Fíor 5: Feadán aonair a chniotáil ar mheaisín cniotála cothrom ríomhairithe
Baintear amach cniotáil tubular trí snáth a chniotáil ar dhá leaba snáthaidí agus an snáth a aistriú ó leaba amháin go dtí an ceann eile ach amháin ag na himill chun feadán a fhoirmiú. Trí chniotáil tiúbacha a chomhcheangal le teicnící cniotála inmheánacha, is féidir éagsúlachtaí éagsúla de struchtúir cniotála aon-fheadáin a bhaint amach.
Cuireann teicneolaíocht cniotála Intarsia ar chumas meaisíní cniotála il snáithíní éagsúla a úsáid chun páirteanna éagsúla den fhabraic a chniotáil. Is féidir snáithíní a úsáid ina n-aonar nó i dteannta a chéile. Leis an teicníc seo, is féidir feadán aonair a fhoirmiú trí fhad áirithe a chniotáil ar dtús le snáithín amháin agus ansin snáithín eile a thabhairt isteach chun dhá fheadán a fhoirmiú ag an am céanna, rud a fhágann go bhfuil feadán défhurcach ann. Ar an gcaoi chéanna, trí úsáid a bhaint as níos mó snáithíní, is féidir struchtúir fheadáin ilbhrainse a fhoirmiú.
Cuireann solúbthacht meaisíní cniotála comhréidh ríomhairithe ar chumas struchtúir 3D a fhí le cruthanna níos casta, cosúil le cruinneacháin, sféir, agus boscaí, mar a thaispeántar i bhFíor 6. Is féidir le teascán múnlaithe athfhillteach 2D struchtúr cruinneachán cniotáilte a dhéanamh (Fíor 6(b). )). Baintear an deighleog 2D seo amach trí líon na snáthaidí i ngníomh a mhéadú agus a laghdú arís agus arís eile. Léiríonn gach teascán múnlaithe oibríocht a leathnaítear de réir a chéile agus ansin caolú na fabraice. Bíonn tionchar ag an gcineál deighleog mhúnlú ar uillinn agus ar chóimheas airde-go-bonn an chruinneacháin, agus bíonn tionchar ag líon na ndeighleoga múnlaithe ar chruth an chruinneacháin. Trí mhíreanna triantánacha a chur in ionad codanna éilipseacha an chruinneacháin, is féidir struchtúr cosúil le bosca a fhoirmiú.
Fíor 6: (a) Cruinneachán ciorclach, (b) Struchtúr cruinneachán cniotáilte, (c) Sféar cniotáilte, (d) Bosca cniotáilte
Mar a léirítear i bhFíor 6(d), maidir le struchtúir cruinneachán, is línte líneacha seachas cuartha iad na línte a léiríonn an laghdú nó an méadú ar líon na snáthaidí oibriúcháin. Bíonn tionchar ag an gcineál deighleog mhúnlú ar uillinn an chiúbóidigh mar thoradh air. Cinneann an cóimheas idir líon na snáthaidí múnlaithe agus neamh-mhúnlú cóimheas gné an bhosca a fhaightear. Soláthraíonn an cumas líon na snáthaidí cniotála a athrú an cumas is mó do mheaisíní cniotála árasán ríomhairithe chun cruthanna éagsúla 3D a chruthú.
Táirgtear struchtúir eatraimh trí úsáid a bhaint as dhá shraith snáthaidí ar mheaisíní ciorclach, cniotála inneach cothroma, nó meaisíní dlúith cniotála. Is féidir le meaisíní cniotála inneach ciorclach atá feistithe le sorcóir agus diosca fabraicí eatramh a tháirgeadh, ina bhfuil na sraitheanna seachtracha aonair ceangailte le snáithíní. Cruthaítear fabraicí eatramh ar mheaisíní cniotála inneach ciorclach trí dhá fhaibricí éagsúla a chniotáil ar leithligh ag baint úsáide as an latch agus snáthaidí sorcóra, agus ansin an dá shraith a nascadh le tucks ar an latch agus snáthaidí sorcóra (Fíor 7).
Fíor 7: Táirgeadh fabraicí eatramh ar mheaisín cniotála inneach ciorclach: (a) Meaisín cniotála ciorclach leaba dhúbailte; (b) Fabraic eatramh cniotála ar mheaisín ciorclach
Is féidir an fad idir an dá shraith fabraice ar leith a choigeartú trí airde na snáthaidí latch a athrú i gcoibhneas leis an sorcóir meaisín. Is féidir le tiús réamhshocraithe na fabraice eatramh ar an mbealach seo a bheith idir 1.5 agus 5.5 milliméadar. Ar an gcaoi chéanna le fabraicí eatramh a tháirgeadh ar mheaisíní ciorclach, déantar fabraicí eatramh le sraitheanna eatramh snáth a tháirgeadh ar mheaisíní cniotála cothrom trí dhá shraith fabraic neamhspleácha a fhoirmiú ar na leapacha snáthaidí tosaigh agus ar ais agus ansin iad a nascadh le tucks ar an dá leaba snáthaidí (Fíor 8).

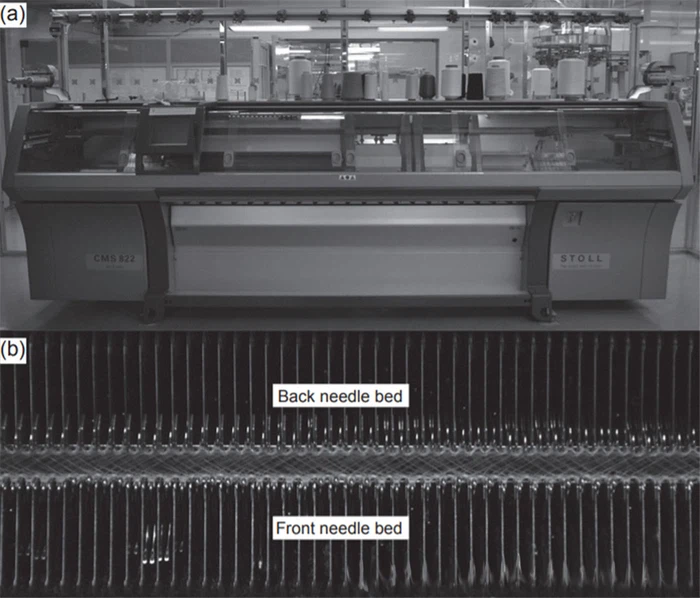

Fíor 8: Táirgeadh fabraicí eatramh ar mheaisín cniotála cothrom ríomhairithe: (a) Meaisín cniotála cothrom ríomhairithe; (b) Fabraic eatramh cniotála ar mheaisín leata
Cinneann an fad idir an dá leaba snáthaide tiús na fabraice eatramh. Murab ionann agus meaisíní cniotála inneach ciorclach, is gnách go bhfuil an fad idir an dá leaba snáthaidí i meaisíní cniotála inneach comhréidh socraithe ag thart ar 4 milliméadar. Is é an difríocht idir fabraicí eatramh cniotáilte inneach agus cineálacha eile fabraicí eatramh ná go bhfuil a dtrí ghné struchtúracha bhunúsacha (ie, ciseal barr, ciseal bun, agus ciseal eatramh) cniotáilte le chéile sa timthriall cniotála céanna. Déantar fabraicí eatramhacha cniotáilte inneach a tháirgeadh ar mheaisíní Raschel barra snáthaide dúbailte, mar a thaispeántar i bhFíor 9(a). Nuair a fhorluíonn barraí treorach 1 agus 2 an barra snáthaide tosaigh agus forluíonn barraí treorach 5 agus 6 an barra snáthaide cúil (ag cniotáil na sraitheanna barr agus bun, faoi seach), déanann barraí treorach 3 agus 4 forluí go seicheamhach ar an snáth eatramh timpeall an dá bharra snáthaidí. Léiríonn Fíor 9(b) an próiseas a bhaineann le fabraicí eatramh a tháirgeadh ar bharra snáthaide dúbailte meaisín Raschel RD 6.
Fíor 9: Táirgeadh fabraicí eatramh ar bharra snáthaidí dúbailte meaisín Raschel: (barr) Léiriú scéimreach ar an bprionsabal; (bun) Léaráid trealaimh
